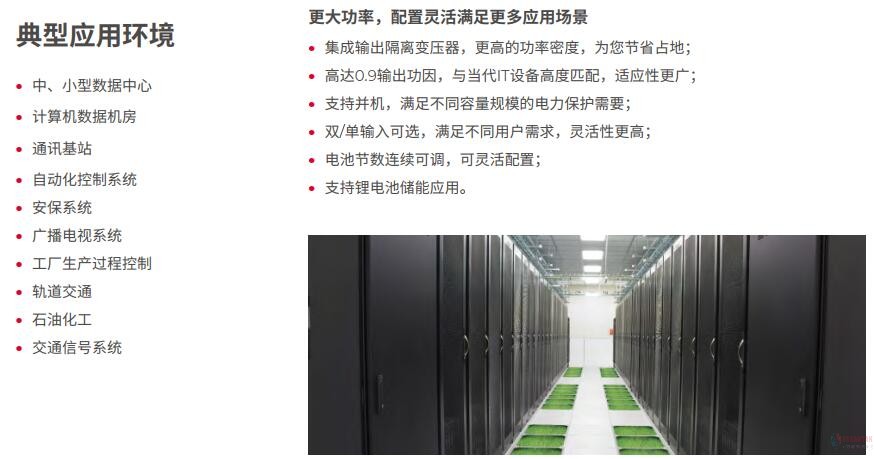

更大功率,配置灵活满足更多应用场景
• 集成输出隔离变压器,更高的功率密度,为您节省占地;
• 高达0.9输出功因,与当代IT设备高度匹配,适应性更广;
• 支持并机,满足不同容量规模的电力保护需要;
• 双/单输入可选,满足不同用户需求,灵活性更高;
• 电池节数连续可调,可灵活配置;
• 支持锂电池储能应用

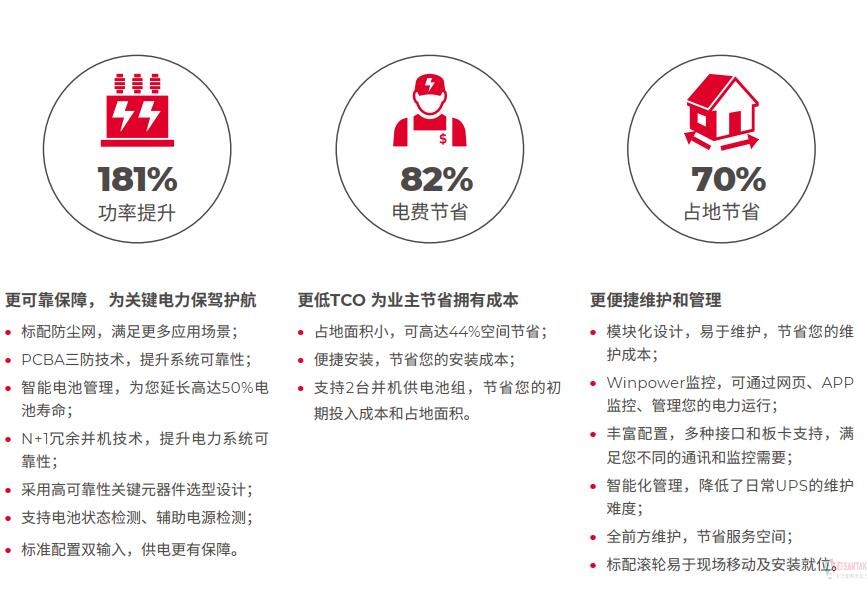

更可靠保障, 为关键电力保驾护
• 标配防尘网,满足更多应用场景;

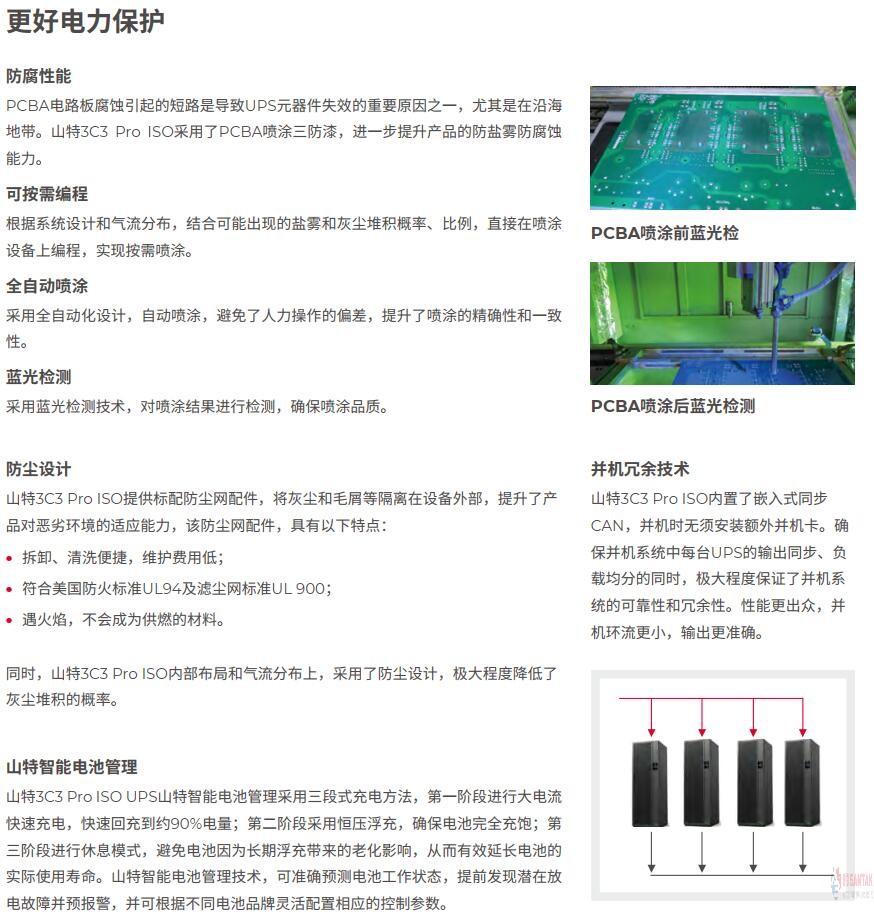

• PCBA三防技术,提升系统可靠性;
• 智能电池管理,为您延长高达50%电池寿命;
• N+1冗余并机技术,提升电力系统可靠性;
• 采用高可靠性关键元器件选型设计;
• 支持电池状态检测、辅助电源检测;
• 标准配置双输入,供电更有保障。

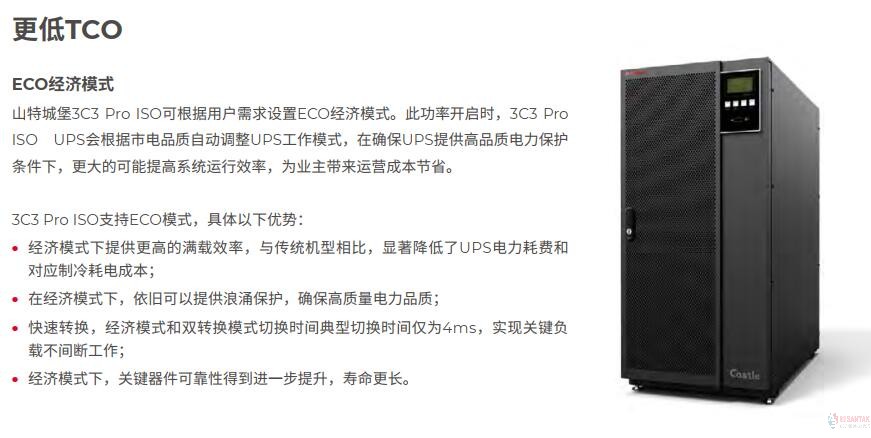

更低TCO, 为业主节省拥有成本
• 占地面积小,可高达44%空间节省;
• 便捷安装,节省您的安装成本;
• 支持2台并机供电池组,节省您的初期投入成本和占地面积。。
更便捷维护和管理
• 模块化设计,易于维护,节省您的维护成本;

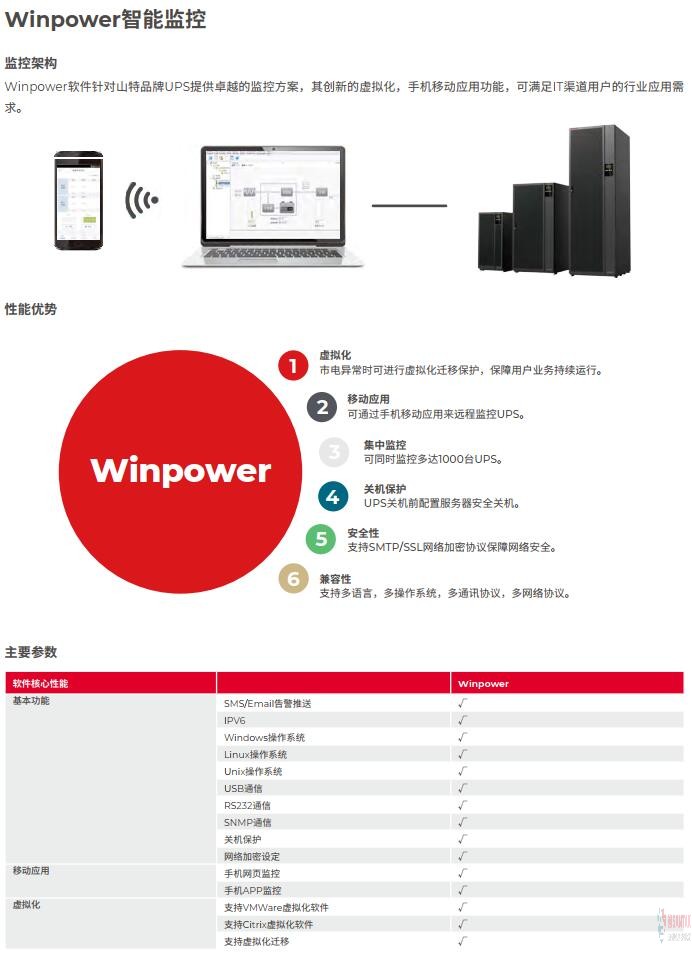

• Winpower监控,可通过网页、APP监控、管理您的电力运行;

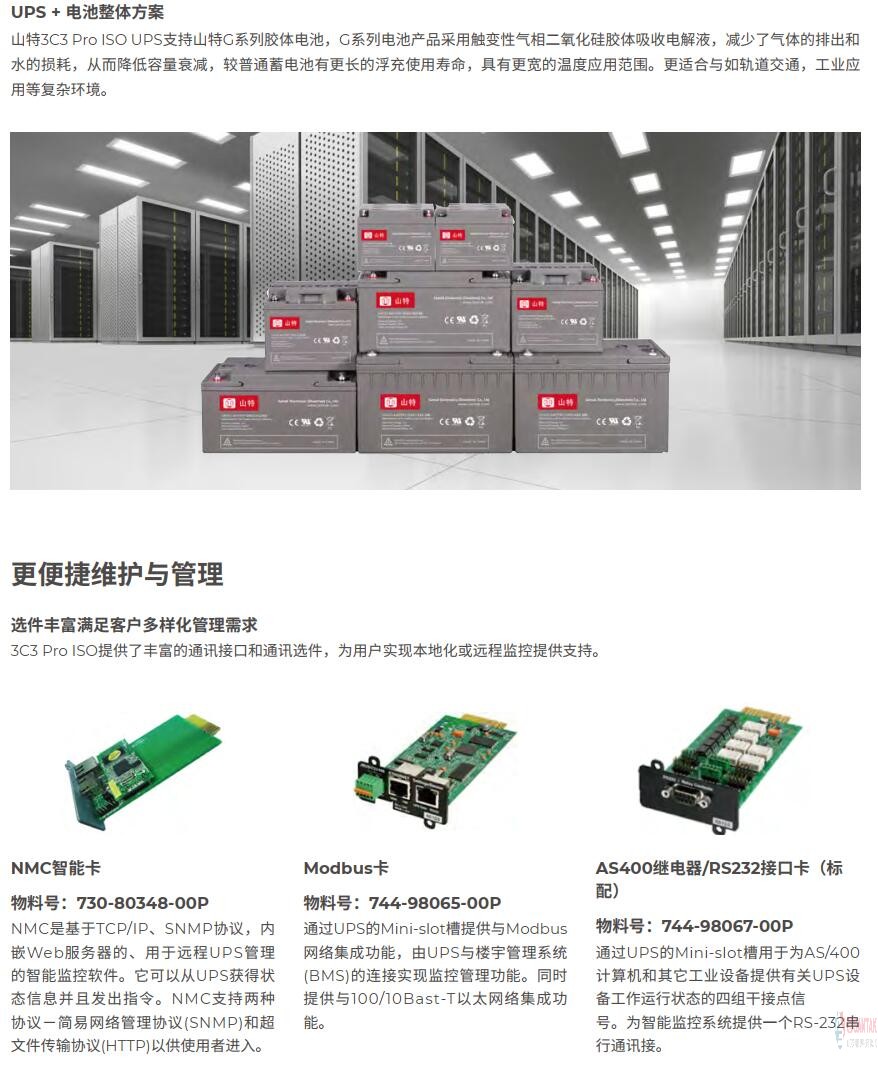

• 丰富配置,多种接口和板卡支持,满足您不同的通讯和监控需要;
• 智能化管理,降低了日常UPS的维护难度;
• 全前方维护,节省服务空间;
• 标配滚轮易于现场移动及安装就位。

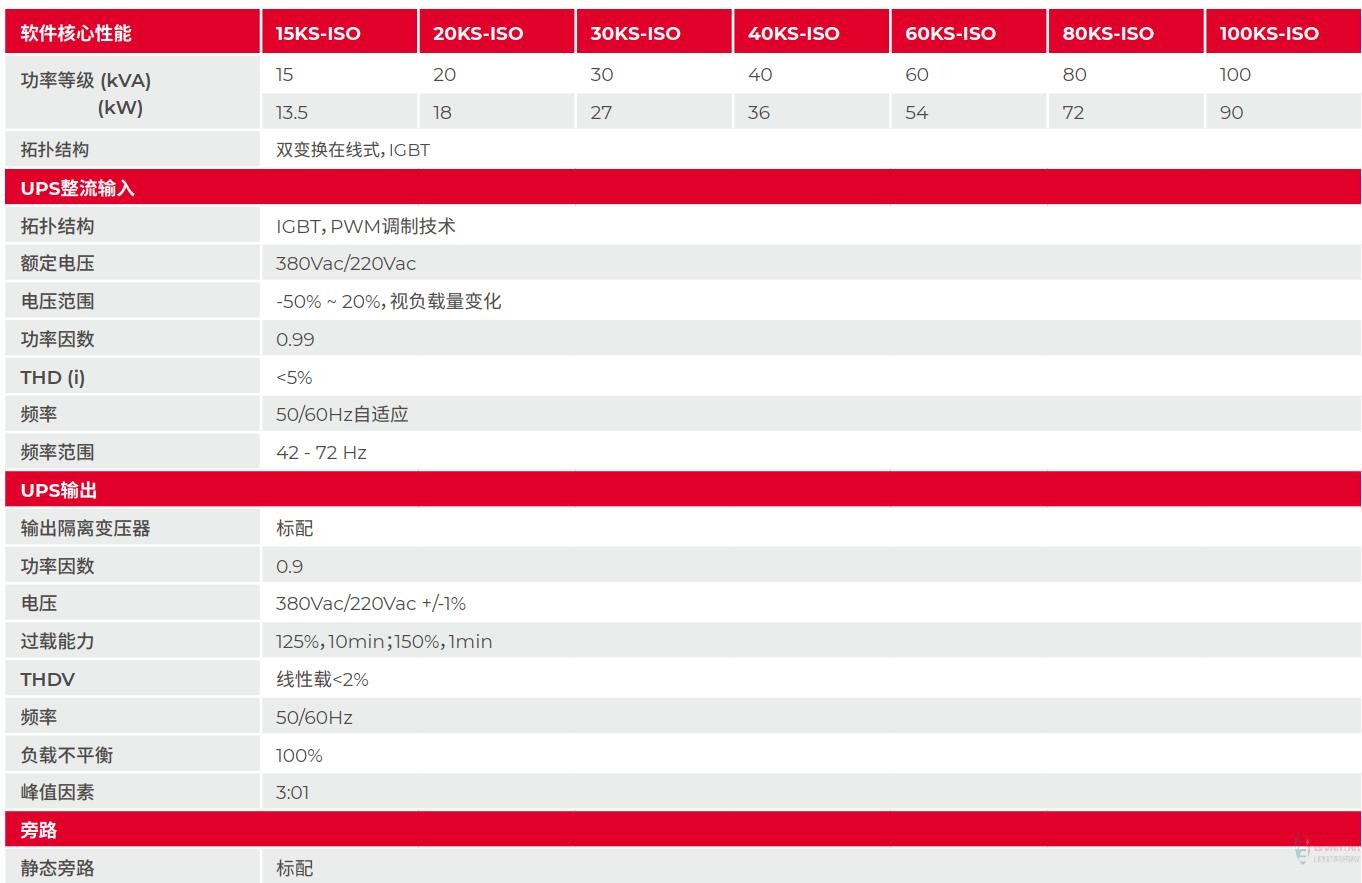

| 型号 | 15KS-ISO | 20KS-ISO | 30KS-ISO | 40KS-ISO | 60KS-ISO | 80KS-ISO | 100KS-ISO |
| 功率等级 | kVA | 15 | 20 | 30 | 40 | 60 | 80 | 100 |
| kW | 13.5 | 18 | 27 | 36 | 54 | 72 | 90 |
| 拓扑结构 | 双变换在线式,IGBT |
| UPS整流输入 |
| 拓扑结构 | IGBT,PWM调制技术 |
| 额定电压 | 380Vac/220Vac |
| 电压范围 | -50% ~ 20%,视负载量变化 |
| 功率因数 | 0.99 |
| THD (i) | <5% |
| 频率 | 50/60Hz自适应 |
| 频率范围 | 42 - 72 Hz |
| UPS输出 |
| 输出隔离变压器 | 标配 |
| 功率因数 | 0.9 |
| 电压 | 380Vac/220Vac +/-1% |
| 过载能力 | 125%,10min;150%,1min |
| THDV | 线性载<2% |
| 频率 | 50/60Hz |
| 负载不平衡 | 100% |
| 峰值因素 | 3:1 |
| 旁路 |
| 静态旁路 | 标配 |

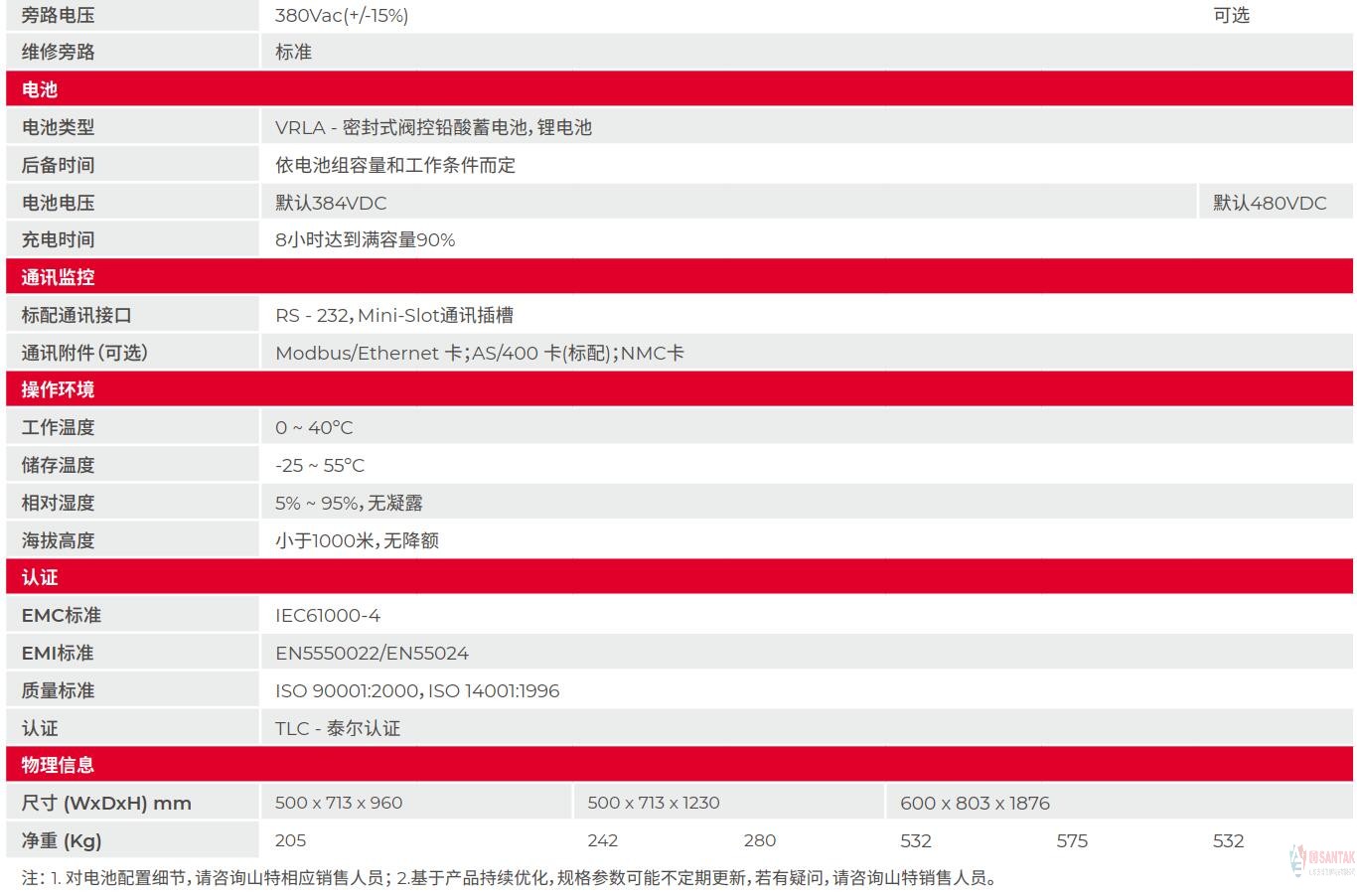

| 旁路电压 | 380Vac(+/-15%) | 可选 |
| 维修旁路 | 标准 |
| 电池 |
| 电池类型 | VRLA - 密封式阀控铅酸蓄电池,锂电池 |
| 后备时间 | 依电池组容量和工作条件而定 |
| 电池电压 | 默认384VDC | 默认480VDC |
| 充电时间 | 8小时达到满容量90% |
| 通讯监控 |
| 标配通讯接口 | RS - 232,Mini-Slot通讯插槽 |
| 通讯附件(可选) | Modbus/Ethernet 卡;AS/400 卡(标配);NMC卡 |
| 操作环境 |
| 工作温度 | 0 ~ 40ºC |
| 储存温度 | -25 ~ 55ºC |
| 相对湿度 | 5% ~ 95%,无凝露 |
| 海拔高度 | 小于1000米,无降额 |
| 认证 |
| EMC标准 | IEC61000-4 |
| EMI标准 | EN5550022/EN55024 |
| 质量标准 | ISO 90001:2000,ISO 14001:1996 |
| 认证 | TLC - 泰尔认证 |
| 物理信息 |
| 尺寸 (WxDxH) mm | 500 x 713 x 960 | 500 x 713 x 1230 | 600 x 803 x 1876 |
| 净重 (Kg) | 205 | 242 | 280 | 532 | 575 | 532 |
| 注:1. 对电池配置细节,请咨询山特相应销售人员; 2.基于产品持续优化,规格参数可能不定期更新,若有疑问,请咨询山特销售人员。 |
|
